三菱電機 エアコン
 エラーコード一覧表ルーム用 対応方法

三菱電機製 ルームエアコン

業務用エアコンのエラーコードを確認したい場合は業務用エアコン エラーコード一覧表をご覧ください

機種別エラーコード表示方法

「AIナビ(おしらせナビ)」ボタンあり

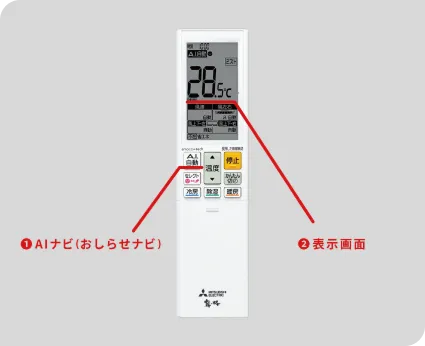

リモコンの説明

※機種によりボタンの配置や名称が異なります

❶AIナビ(おしらせナビ)ボタン

❷表示画面

注意点

リモコンで確認できない場合は、室内機の「運転ランプ」の点滅/点灯の状況からエラーをご確認ください

操作手順

• 1

  室内機の運転ランプが点滅しているか確認します

「リモコン表示」と「エアコン本体のランプ状態」の2パターンで確認が可能です

• リモコン表示
• エアコン本体

リモコン表示の手順

• 2

  「❶」リモコンの「AIナビ」「おしらせナビ」のボタンを押します※ボタンがない場合は本体のランプ状態でご確認ください

• 3

  「❷」表示画面にエラーコードが表示されます

ランプの確認手順

• 2

  本体のランプが8秒間に点滅する回数を数えてください

• 3

  下記、エラーコードの一覧より該当のランプ状況をご確認ください

応急運転の方法

• 1

  表示画面の運転ランプ近く、または前面パネルを開いた下部にある「応急運転」ボタンをエアコンが停止するまで押します※「応急冷房」→「応急暖房」→「停止」の順に切り替わります。※機種により「応急運転」ボタンの位置が異なります

エラーランプ別対応方法

本体のランプが8秒間に点滅する回数を数えてください。

• 運転
  ランプ エラ－
  2

  運転ランプ2回点滅(室内機の故障)

• 主に考えられる原因

  • 室内サーミスター系統の異常
  • 主管温サーミスター、補助管温サーミスター、室温サーミスターのいずれかがショート/オープン
  • 室内機と室外機の通信不良
  • 主管温サーミスター、補助管温サーミスター、室温サーミスターコネクタの接触不良、抵抗値(交換)、基板不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  3
  運転ランプ3回点滅(室内機の故障)

• 主に考えられる原因

  • 室内ファンモーター系異常
  • 室内ファンモーターの回転速度フィードバック信号の未検出
  • 羽周囲の異物
  • ファンモータ/基板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  4
  運転ランプ4回点滅(室内機の故障)

• 主に考えられる原因

  • 室内機の制御系異常による停止(メモリのデータが正常に読み込めない時)
  • 室内制御基板不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 運転
  ランプ エラ－
  5

  運転ランプ5回点滅(室外機の故障)

• 主に考えられる原因

  • 室外機のパワー系異常による停止(圧縮機起動開始から1分以内の過電流保護が連続3回発生した場合、圧縮機の起動失敗保護停止による再起動に24回失敗した場合)
  • ストップバルブ
  • 圧縮機の動作不具合
  • 圧縮機/基板の不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 運転
  ランプ エラ－
  6

  運転ランプ6回点滅(室外機の故障)

• 主に考えられる原因

  • 室外サーミスター系の異常による停止(圧縮機運転中にサーミスターがショートまたはオープンした時)
  • 室外サーミスターの不具合
  • 基板不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  7

  運転ランプ7回点滅(室外機の故障)

• 主に考えられる原因

  • 室外機の制御系異常による停止(メモリからのデータが正常に読み込めない場合)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  13

  運転ランプ13回点滅(電圧エラー)

• 主に考えられる原因

  • 異電源投入判定による停止(200V機種のみ、電源電圧がAC100Vの時に表示)
  • 電源電圧をAC200±20Vに変更

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  14

  運転ランプ14回点滅(システムのエラー)

• 主に考えられる原因

  • その他の室外機異常による停止(バルブ閉保護停止、その他の室外異常を検知した時)
  • ストップバルブ

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ エラ－
  17

  運転ランプ17回点滅

• 主に考えられる原因

  • 基板に流れる電流を正常に検出できなかった

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 清掃
  ランプ エラ－
  CL

  室内機フィルター清掃ランプが連続点滅(室内機の故障)

• 主に考えられる原因

  • おそうじメカ運転せず(エアフィルターが正しく取付けられていない)
  • おそうじメカリミットスイッチが導通していない
  • エアフィルターの不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• お手入れ エラ－
  dC

  室内機お手入れランプが点灯(ダストボックスのお手入れ時期に点灯)

• 主に考えられる原因

  • ダストボックスをお手入れし
  • ダストボックスが正しく取り付けられていない

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 運転
  ランプ

  室内機運転ランプが連続(0.5秒毎)して点滅(室内外通信異常)

• 主に考えられる原因

  • 内機と外機を結ぶ信号線接続エラーにより始動できず(工場出荷後、初めて電源を入れた際に、内外機間で信号の受信ができない時)
  • シリアル信号異常による室外機停止(運転中に、3分間室外機からの信号を受信できなかった時)
  • 信号線の結線外れ、テレコ、断線、絶縁
  • シリアル信号異常(絶縁不足や配線抜け等)
  • 基板不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• 本体
  ランプ エラー
  FL

  室内機全てのランプが同時に連続点滅(室内機の故障)

• 主に考えられる原因

  • 上下フラップが正しく取付けられていない
  • 上下フラップのリミットスイッチが導通していない

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• エラー
  FC

  「フィルターおそうじメカ運転」の自動運転設定を解除している状態で、エアコンの運転積算時間が約50時間が経過(運転開始、停止時に表示)

• 主に考えられる原因

  • フィルターおそうじメカ運転がされていない

  処置方法

  1. 1.リモコン操作から手動で「フィルターおそうじメカ運転」を実行
  2. 2.エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。
• エラー
  Lo

  体感温度が7.5℃以下の場合表示

• 主に考えられる原因

  処置方法

  1. 1.エアコンを暫く動作させていると消えます
  2. 2.消えない場合は、エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。
• エラー
  HI

  体感温度が37.5℃以上の場合表示

• 主に考えられる原因

  処置方法

  1. 1.エアコンを暫く動作させていると消えます
  2. 2.消えない場合は、エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。
• クリーン ナビ
  ランプ

  クリーン、ナビランプが同時に点滅

• 主に考えられる原因

  • フィルターやダストボックスが正しくセットされていない

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
• スマー
  トオン

  スマートオンランプが点滅

• 主に考えられる原因

  • スマートアイ、またはムーブアイの通信エラー

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
