東芝 エアコン
 エラーコード一覧表業務用 対応方法

東芝製 業務用エアコン

ルームエアコンのエラーコードを確認したい場合はルームエアコン エラーコード一覧表をご覧ください

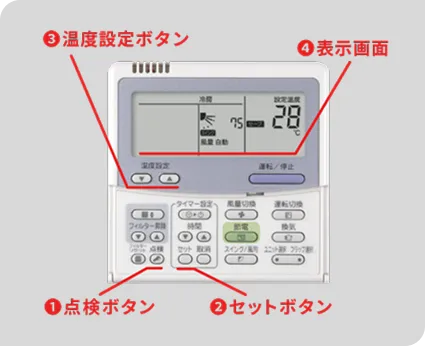

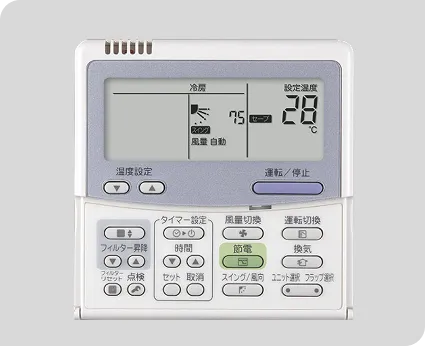

ワイヤードリモコンの場合は、リモコンの[点検]ボタンと[セット]ボタンを押すとエラーコードが点滅します。

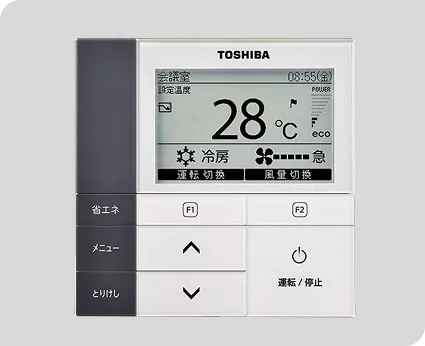

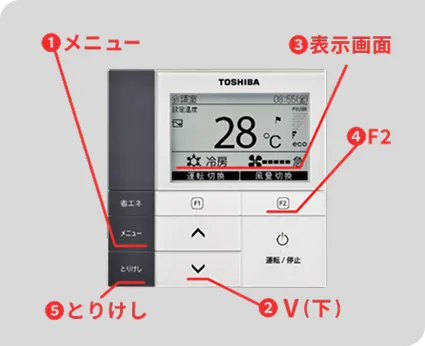

エラーコードの確認方法

エラーコード別対応方法

• 0b

  室内機の故障です。ドレン異常の可能性があります。

• 主に考えられる原因

  • フロートスイッチ不良
  • ドレン排水管汚れ・詰り・逆勾配
  • ドレンポンプの不具合

  処置方法

  1. 1.ドレンパンに溜まっている水を抜きます。
  2. 2.エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。

• 0c 0C

  室内機の故障です。室温センサ異常の可能性があります。

• 主に考えられる原因

  • 室温センサ不良
  • 室内温度(TA)センサのはずれ/断線/ショート

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 0d

  室内機の故障です。室温センサ異常の可能性があります。

• 主に考えられる原因

  • 室内熱交センサ(TC)不良
  • 室内温度(TC)センサのはずれ/断線/ショート
  • 室内プリント板(メイン基板)の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 0F

  室内温度(TCJ)センサのはずれ、断線あるいはショート

• 主に考えられる原因

  • 室内温度(TCJ)センサの不具合
  • 室内プリント板(メイン基板)の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 1c

  室外機の故障(インバータ異常)

• 主に考えられる原因

  インバータ基板不良の場合

  • 電圧低下
  • 過電流
  • 高圧スイッチ作動

  インターフェース異常の場合

  • インターフェース基板不良
  • 断線
  • 高低圧異常
  • 吐出温度異常

  処置方法

  使い続けるとコンプレッサー故障の原因となる可能性もある為、再運転はせずに修理のご相談を行ってください。

• 1d

  室外機の故障。圧縮機が回転しない(圧縮機起動後､一定時間後､過電流保護回路が動作)

• 主に考えられる原因

  • コンプレッサ交換：圧縮機の不具合(コンプロック等)
  • 圧縮機の配線不具合(欠相)
  • 電源の欠相運転(三相)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 1E

  室外機の故障(吐出温度異常)

• 主に考えられる原因

  • 冷凍サイクル(ガスリーク)
  • 電子制御弁の不具合
  • 吐出温度センサ作動
  • 配管センサ(TD)不具合
  • TD温度検出回路不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• 1F

  室外機の故障(圧縮機のブレークダウン：運転を始めるが運転周波数が下がって停止)

• 主に考えられる原因

  • 電源電圧の不具合(AC200V±20V)
  • 冷凍サイクル過負荷運転
  • AC側電流検出回路作動不良

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E01

  リモコン親なし リモコン通信異常

• 主に考えられる原因

  • 親リモコンが設定されていない(室内ユニットから信号が受信できない時)
  • リモコン渡り線
  • 室内電源
  • 室内基板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E02

  リモコン送信不良(室内ユニットへの信号送信ができない)

• 主に考えられる原因

  • リモコンの交換(リモコン不具合)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E03

  室内とリモコン間の定期通信エラー(リモコン、ネットワークアダプタから通信がない)

• 主に考えられる原因

  • リモコン及び通信アダプタの配線
  • 手元液晶リモコンの断線

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E04

  室内外シリアル異常、渡り線の誤配線

• 主に考えられる原因

  • 渡り線の誤配線(室内－室外間シリアル通信に異常のある場合渡り)
  • 室外PC板シリアル送信回路
  • 受信回路不良
  • 室内グループアドレスチェック

  処置方法

  1. 1.室内外渡り線チェック
     【室外機がまったく動かない場合】：渡り線チェック、誤配線修正、室外PC板チェック
     【室外機が正常に運転する場合】：PC板(室内受信/室外送信)チェック
  2. 2.エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。

• E06

  室内と室外間の通信途絶え(室内接続台数減少)

• 主に考えられる原因

  • 電源の不具合
  • 室内外間通信線の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E07

  室内と室外間の通信受信不良

• 主に考えられる原因

  • 室内外通信線の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E08

  室内ユニットアドレス重複(自分と同じアドレスを検出)

• 主に考えられる原因

  • 室内ユニットアドレスの設定

  処置方法

  1. 1.電源投入(グループ構成アドレスチェック終了)以降のリモコン接続(グループ／個別)変更有無
  2. 2.電源投入時のグループ構成アドレスが正常でなければ自動的にアドレス設定モードへ移行するする。（アドレス再設定）
  3. 3.エアコンのブレーカーをOFFにします。
  4. 4.約１０秒間、待機します。
  5. 5.ブレーカーをONにし、エアコンを運転します。

• E09

  リモコン親重複

• 主に考えられる原因

  • 2リモコン制御で2台とも親に設定した(室内親は警報停止、子は運転継続)

  処置方法

  1. 1.リモコン設定チェック
  2. 2.エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。

• E1

  室外圧力(Pd2)センサ動作 商用側高圧

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E10

  CPU間通信異常

• 主に考えられる原因

  • メインとモータマイコン間のMCU間通信が異常
  • ファン駆動用MCUとメインMCU間の通信異常

  処置方法

  1. 1.室内ＰＣ板チェック
  2. 2.エアコンのブレーカーをOFFにします。
  3. 3.約１０秒間、待機します。
  4. 4.ブレーカーをONにし、エアコンを運転します。

• E12

  自動アドレス開始エラー(補助コード01：室内外通信、02：室外間通信)

• 主に考えられる原因

  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E15

  自動アドレス設定中の室内ユニット不在

• 主に考えられる原因

  • 室内外渡り線

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E16

  室内接続台数・容量オーバー

• 主に考えられる原因

  • 室内接続台数/容量オーバー

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E18

  室内ユニット親子間定期通信エラー

• 主に考えられる原因

  • 室内親子間の定期通信の不具合
  • ツイン親(主機)、子(従機)間の通信不具合
  • リモコン配線の不具合
  • 電源の不具合
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E19

  センター室外機台数異常
  (補助コード01：センターなし、02：センター2台以上)

• 主に考えられる原因

  • 室外機インターフェース補助コードの不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E2

  室外吐出(Td3)センサ動作

• 主に考えられる原因

  • 室外吐出(Td3)センサ

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E20

  自動アドレス設定中に冷媒配管通信不一致

• 主に考えられる原因

  • 自動アドレス設定
  • 冷媒配管通信

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E23

  室外機間の通信送信不良

• 主に考えられる原因

  • 室外機インターフェース補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E25

  ターミナル機のアドレス設定重複

• 主に考えられる原因

  • ターミナル室外アドレス

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E26

  室外機間の通信受信不良、室外接続台数減少

• 主に考えられる原因

  • 室外機間通信の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E28

  ターミナル室外異常

• 主に考えられる原因

  • ターミナル室外異常

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E3

  室外吐出(Td4)センサ動作

• 主に考えられる原因

  • ターミナル室外異常

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E31

  IPDU通信異常
  (補助コード01：A3-IPDU1不良、02：A3-IPDU2不良、03：A3-IPDU1/2不良、04：ファンIPDU不良、05：A3-IPDU1＋ファンIPDU不良、06：A3-IPDU22＋ファンIPDU不良、07：全IPDU不良)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E5

  室外IOL動作(INV側)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• E6

  室外IOL2、OL動作(商用側)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F0

  室外圧力(Pd3)センサ動作(商用側高圧)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F01

  室内ユニット 熱交センサ(TCJ)異常

• 主に考えられる原因

  • 熱交センサ(TCJ)のオープン(ショートを検出した場合)
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F02

  室内ユニット、熱交センサ(TC2)異常

• 主に考えられる原因

  • 熱交センサ(TC2)のオープン(ショートを検出した場合)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F03

  室内ユニット、熱交センサ(TC1)異常

• 主に考えられる原因

  • 室内ユニットの不具合
  • 熱交センサの不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F04

  室外温度センサ(TD)のはずれ、断線あるいはショート

• 主に考えられる原因

  • 室外温度センサ(TD)
  • 室外CDBPのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F05

  室外温度センサ(TD2)のはずれ、断線あるいはショート

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F06

  室外温度センサ(TE・TSのはずれ、断線、ショート)

• 主に考えられる原因

  • 室外温度センサ(TE・TS)
  • 室外CDBのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F07

  室外機液温センサ(TL)異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F08

  室外機外気温度センサ(TO)のはずれ、断線あるいはショート

• 主に考えられる原因

  • 室外温度センサ(TO)
  • 室外CDBのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F1

  室外IOL3、OL4動作(商用側)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F10

  室内ユニット室温センサ(TA)異常

• 主に考えられる原因

  • 室温センサ(TA)のオープン(ショートを検出)
  • 室内温度センサ(TA)
  • 室内PC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F12

  室外機吸込温度センサ(TS)異常

• 主に考えられる原因

  • 室内温度センサ(TA)
  • 室内PC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F13

  ヒートシンクセンサ(TH)異常

• 主に考えられる原因

  • 室外機インターフェース(補助コード 01：圧縮機１、02：圧縮機2)の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F15

  熱交センサ(TE)と液温センサ(TL)との誤接続

• 主に考えられる原因

  • 室外機の温度センサの誤配線/誤取付

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F16

  高圧センサ(Pd)と低圧センサ(Ps)との誤配線

• 主に考えられる原因

  • 室外機の圧力センサ誤接続

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F17

  室外吸込TOAセンサー異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F18

  室内吸込TRAセンサー異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F2

  室外圧力(Pd4)センサ動作(商用側高圧)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F21

  200V誤印加(100V機器のみ)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F23

  室外機高圧センサ(Ps)異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F24

  室外機低圧センサ(Pd)異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F29

  室内ユニット、他の室内基板異常

• 主に考えられる原因

  • E2PROM異常(他の異常が検出される場合あり、なしのとき自動アドレスを繰り返し)
  • EEPROMの不具合(交換)
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F3

  室外IOL4、OL4動作(商用側)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• F31

  室外機EEPROM不良

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H01

  室外機圧縮機ブレークダウン

• 主に考えられる原因

  • 運転を始めるが運転周波数が下がって停止する(補助コード01：圧縮機1、02：圧縮機2)
  • 電源電圧の不具合(AC200V ±20V)
  • 冷凍サイクル過負荷運転
  • AC側電流検出回路

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H02

  室外機 圧縮機が回転しない

• 主に考えられる原因

  • 圧縮機が起動して一定時間後、過電流保護回路が動作(補助コード01：圧縮機1、02：圧縮機2)
  • 圧縮機ロック
  • 圧縮機の配線不具合(欠相)
  • 圧縮機の不具合(圧縮機交換)
  • 電源の欠相運転(三相機種)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H03

  室外機電流検出回路の異常

• 主に考えられる原因

  • 圧縮機停止中もAC側電流値高い
  • 電源が欠相している(補助コード01：圧縮機1、02：圧縮機2)
  • IPDU(再運転しても即停止する場合)
  • 電源の欠相運転三相電源電圧の不具合
  • 配線

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H04

  圧縮機1ケースサーモ動作

• 主に考えられる原因

  • 室外機の保護装置が作動

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H06

  室外機の低圧スイッチ動作(低圧スイッチあり機種 冷房：30秒、暖房：10分)

• 主に考えられる原因

  • 冷凍サイクル(ガスリーク)
  • 低圧スイッチ系回路
  • 室外CDBのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H07

  室外機 油面低下検出異常

• 主に考えられる原因

  • 冷凍サイクル(ガスリーク)
  • 低圧スイッチ系回路
  • 室外CDBのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H08

  均油回路系温度センサ(TK1、TK2、TK3、TK4)異常

• 主に考えられる原因

  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H14

  圧縮機2ケースサーモ動作(室外機の保護装置)

• 主に考えられる原因

  • 室外機の保護装置が動作

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• H16

  均油回路系異常、室外機のTK1、TK2、TK3、TK4回路系の異常

• 主に考えられる原因

  • 室外機のTK1、TK2、TK3、TK4回路系の不具合
  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L03

  室内ユニット親重複

• 主に考えられる原因

  • グループ内に親機が複数存在している
  • 電源投入(グループ構成アドレスチェック終了)以降のリモコン接続(グループ／個別)変更有無
  • 電源投入時のグループ構成アドレスが正常でなければ自動的にアドレス設定モードへ移行(アドレス再設定)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L04

  室外系統アドレス重複設定

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L05

  優先室内ユニット重複(優先させる室内に表示)

• 主に考えられる原因

  • 優先室内の設定(優先室内に設定する室内ユニットが1台になっていない)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L06

  優先室内ユニット重複(優先させる室内以外に表示)

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L07

  個別室内ユニットにグループ線あり

• 主に考えられる原因

  • 個別室内ユニットにグループ接続室内ユニットが存在する

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L08

  室内アドレスグループ未設定

• 主に考えられる原因

  • 電源投入(グループ構成アドレスチェック終了)以降のリモコン接続(グループ／個別)の変更有無
  • 電源投入時のグループ構成アドレスが正常でなく自動的にアドレス設定モードへ移行している(アドレス再設定)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L09

  室内ユニットの能力が未設定

• 主に考えられる原因

  • 室内能力の設定

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L10

  室外能力未設定

• 主に考えられる原因

  • 室外能力の設定

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L17

  室外機機種不一致

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L20

  LAN系通信異常

• 主に考えられる原因

  • 集中管理系通信(AI-NET)の室内アドレス重複
  • 集中制御系ネットワークアドレス設定
  • ネットワークアダプタPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L28

  室外機接続台数オーバー

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L29

  室外機その他異常

• 主に考えられる原因

  • CDB-IPDU間通信異常(コネクタはずれ)
  • ヒートシンク温度異常(所定値以上の温度検出)
  • CDB-IPDU配線の不具合
  • 冷凍サイクル異常過負荷運転

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L30

  室内ユニットへの外部異常入力あり(インターロック)

• 主に考えられる原因

  • CN80外部異常入力で異常停止
  • 外部機器の不具合
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• L31

  位相検出保護回路動作

• 主に考えられる原因

  • 電源相順(逆相)、欠相
  • 室外PC板の不具合
  • 高圧スイッチの不具合
  • 高圧スイッチ系統回路配線の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P01

  室内ユニット、室内ファン異常。室内ACファンの異常を検出(ファンモータサーマルリレー動作)

• 主に考えられる原因

  • ファンモータのサーマルリレー
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P03

  室外機 吐出温度異常所定値以上の吐出温度を検出

• 主に考えられる原因

  • 冷凍サイクル(ガスリーク)
  • 電子膨張弁の不具合
  • 配管センサ(Td)の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P04

  室外機TEセンサによる高圧保護異常所定値以上温度検出(高圧スイッチ ノーマル機種)

• 主に考えられる原因

  • 冷凍サイクル過負荷運転
  • 室外温度センサ(TE)
  • 室外CDBのPC板
  • 高圧スイッチ／回路チェック

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P05

  室外機欠相異常、相順異常の検出

• 主に考えられる原因

  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P07

  室外機ヒートシンク過熱異常室外機の電気部品(IGBT)放熱不良

• 主に考えられる原因

  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P10

  室内ユニット 溢水検出(フロートスイッチが動作)

• 主に考えられる原因

  • ドレンポンプの故障
  • 排水の不具合
  • フロートスイッチの不具合
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P12

  室内ユニット 室内ファン異常

• 主に考えられる原因

  • 室内DCファンの異常(過電流・ロック等)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P13

  室外機の液バック検出異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P15

  ガスリーク検出。冷媒封入量不足

• 主に考えられる原因

  • 室外機インターフェースの補助コード

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P17

  室外機吐出温度(TD2)異常。室外機の保護装置が動作

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P19

  室外機四方弁異常。暖房時室内熱交センサの温度低下により異常を検出

• 主に考えられる原因

  • 四方弁の不具合
  • 二方弁の不具合
  • 室内熱交(TC／TCJ)
  • 室内PC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P20

  高圧保護異常

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P22

  室外機 室外ファン異常。室外ファン駆動回路の異常(過電流、ロック等)を検出

• 主に考えられる原因

  • 位置検出異常
  • 室外ファン駆動部過電流保護回路動作
  • 室外ファンロック
  • 室外CDBのPC板

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P24

  蓄熱リモコンの不具合

• 主に考えられる原因

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P26

  室外機インバータIdc動作。圧縮機駆動回路素子（G-Tr・IGBT)の短絡保護動作

• 主に考えられる原因

  • 再運転しても即停止する圧縮機(レアショート)
  • IPDU、配線不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P29

  室外機 IPDU位置検出回路異常。圧縮機モータの位置検出異常を検出

• 主に考えられる原因

  • IPDU交換(圧縮機の3Pコネクタをはずして運転し、位置検出回路が動作する場合)

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P30

  【TCC-LINK集中管理機器が検出する異常】グループ制御子機異常

• 主に考えられる原因

  • 集中管理アドレス重複

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。

• P31

  他の室内ユニット異常(グループ内部の他の室内が警報中の場合：E03/L03/L07/L08)

• 主に考えられる原因

  • 子機判定室内PC板(親機がE03/L03/L07/L08時)
  • 室内PC板の不具合

  処置方法

  1. 1.エアコンのブレーカーをOFFにします。
  2. 2.約１０秒間、待機します。
  3. 3.ブレーカーをONにし、エアコンを運転します。
